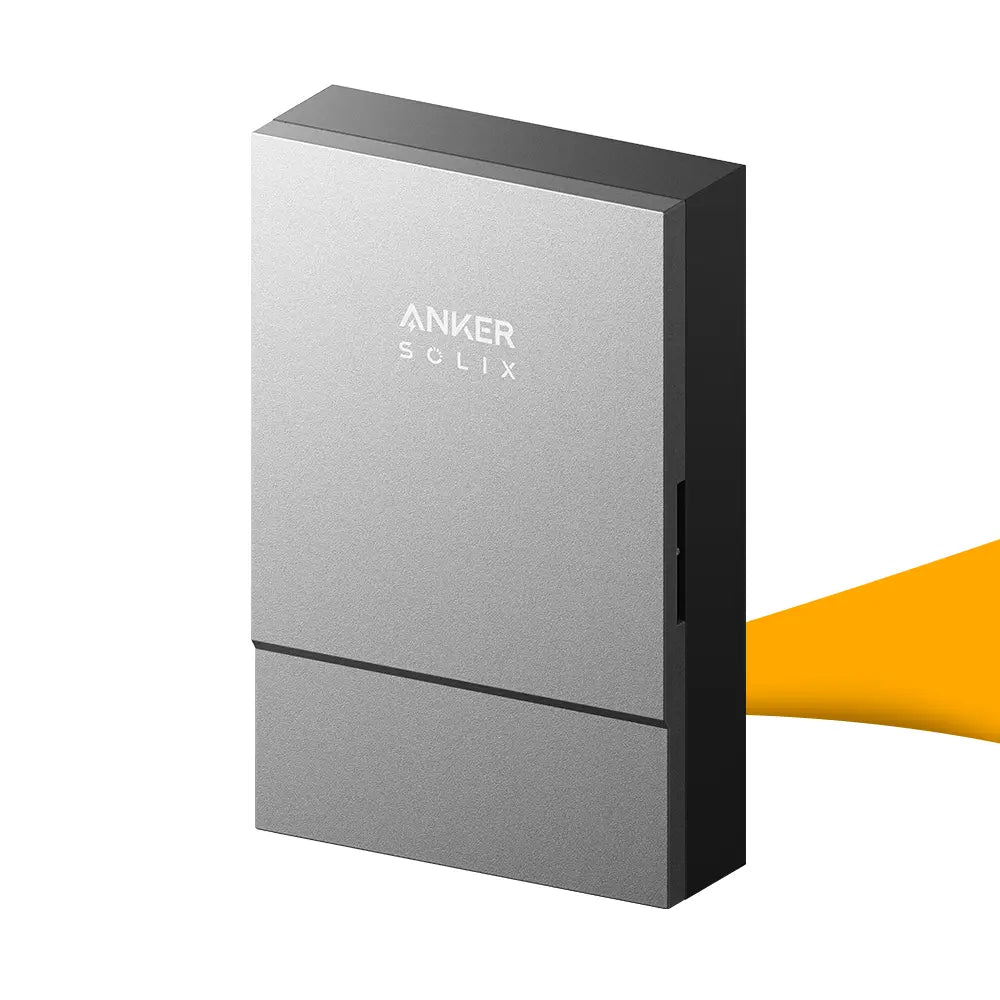

Anker SOLIX Power Dock Pro 63-T-EU – driefasige back-upbox voor betrouwbare noodstroomvoorziening
De Anker SOLIX Power Dock Pro 63-T-EU is een krachtige driefasige back-upbox voor een betrouwbare noodstroomvoorziening in je woning. Als onderdeel van een complete Anker SOLIX-noodstroomoplossing verbindt de Power Dock Pro het energieopslagsysteem met het elektriciteitsnet en voorziet hij aangesloten back-upverbruikers van stroom wanneer het net uitvalt.
In combinatie met de Anker SOLIX X1-laadmodule en Anker SOLIX X1-batterijmodule biedt de Power Dock Pro een omschakeltijd van 0 ms. Hiervoor moet het nominale vermogen van de X1-laadmodule tijdens een stroomstoring hoger zijn dan het totale vermogen van de aangesloten noodstroomverbruikers.
Met een nominale stroom van 63 A en een nominaal AC-vermogen tot 41,58 kW is de Power Dock Pro 63-T-EU geschikt voor krachtige driefasige installaties. De netaansluiting, back-upuitgang en niet-back-uppoort werken met 380 / 400 V AC en ondersteunen een vermogen tot 41,58 kW.
De back-upbox ondersteunt omvormers van derden en kan daardoor flexibel worden geïntegreerd in bestaande of uitgebreide zonne-energiesystemen. De omvormeraansluitingen INV1 en INV2 werken met 380 / 400 V AC en bieden een nominale stroom van 45,6 A en een nominaal AC-ingangs-/uitgangsvermogen van 30 kW. De gecombineerde limiet voor het ingangsvermogen van INV1 en INV2 bedraagt 36 kW.
Daarnaast beschikt de Power Dock Pro over een krachtige Smart Port. Deze aansluiting ondersteunt 380 / 400 V AC, een nominale stroom van 45,6 A en een nominaal AC-ingangs-/uitgangsvermogen tot 30 kW. De gecombineerde limiet voor het ingangsvermogen van de Smart Port, INV1 en INV2 bedraagt bij de driefasige uitvoering 41,58 kW.
Geïntegreerde energiemeters maken nauwkeurige energiemonitoring mogelijk en vereenvoudigen een parallelle installatie. De Power Dock Pro ondersteunt bovendien netonafhankelijk opladen met zonnepanelen van derden.
Dankzij beschermingsklasse IP55, natuurlijke koeling en een bedrijfstemperatuurbereik van -20 °C tot +55 °C is de Power Dock Pro geschikt voor veeleisende installatieomstandigheden. De communicatie verloopt via CAN, RS485 en een potentiaalvrij contact. Wandmontage en kabelinvoer via de onder- of achterzijde zorgen voor extra flexibiliteit bij de installatie.
Voordelen van de Anker SOLIX Power Dock Pro 63-T-EU
- Driefasige back-upbox voor een complete Anker SOLIX-noodstroomoplossing
- Omschakeltijd van 0 ms in combinatie met de Anker SOLIX X1-laad- en batterijmodule*
- Hoog nominaal AC-vermogen tot 41,58 kW
- Nominale stroom van 63 A bij de netaansluiting, back-upuitgang en niet-back-uppoort
- Back-upuitgang met 380 / 400 V AC en overspanningscategorie III
- Geïntegreerde energiemeters voor nauwkeurige energiemonitoring
- Eenvoudige parallelle installatie
- Ondersteuning voor omvormers van derden
- Netonafhankelijk opladen met zonnepanelen van derden
- INV1- en INV2-aansluitingen met 45,6 A en 30 kW
- Gecombineerde limiet voor het ingangsvermogen van INV1 + INV2: 36 kW
- Smart Port met 45,6 A en maximaal 30 kW AC-vermogen
- Gecombineerde limiet voor het ingangsvermogen van Smart Port + INV1 + INV2: 41,58 kW
- Robuuste behuizing met beschermingsklasse IP55
- Natuurlijke koeling met een geluidsniveau van slechts 25 dB
- Communicatie via CAN, RS485 en een potentiaalvrij contact
- Wandmontage met kabelinvoer via de onder- of achterzijde
Technische gegevens
Netaansluiting
- Model: Power Dock Pro 63-T-EU
- Type netaansluiting: Driefasig
- Nominale wisselspanning: 380 / 400 V AC
- Nominale AC-ingangs- en uitgangsstroom: 63 A
- Nominaal AC-ingangs- en uitgangsvermogen: 41,58 kW
- Nominale netfrequentie: 50 / 60 Hz
- Onderbrekingstijd van de noodstroomschakelaar: 0 ms*
Back-upuitgang
- Nominale wisselspanning: 380 / 400 V AC
- Nominale wisselstroom: 63 A
- Nominaal AC-vermogen: 41,58 kW
- Nominale netfrequentie: 50 / 60 Hz
- Overspanningscategorie: III
- Omvormers van derden: Ondersteund
Niet-back-uppoort
- Nominale wisselspanning: 380 / 400 V AC
- Nominale wisselstroom: 63 A
- Nominaal AC-vermogen: 41,58 kW
- Nominale netfrequentie: 50 / 60 Hz
Omvormeraansluitingen INV1 / INV2
- Nominale wisselspanning: 380 / 400 V AC
- Nominale AC-ingangs- en uitgangsstroom: 45,6 A
- Nominaal AC-ingangs-/uitgangsvermogen: 30 kW
- Gecombineerde limiet voor het ingangsvermogen van INV1 + INV2: 36 kW
Smart Port
- Nominale wisselspanning: 380 / 400 V AC
- Nominale AC-ingangs- en uitgangsstroom: 45,6 A
- Nominaal AC-ingangs-/uitgangsvermogen: 30 kW
- Omvormers van derden: Ondersteund
- Generatorfunctie: Voorbehouden voor toekomstige functies
- Gecombineerde limiet voor het ingangsvermogen van Smart Port + INV1 + INV2: 41,58 kW
Algemene gegevens
- Afmetingen (B × H × D): 450 × 700 × 155 mm**
- Gewicht: 23,9 kg**
- Beschermingsklasse: IP55
- Koeling: Natuurlijke koeling
- Geluidsniveau: 25 dB
- Bedrijfstemperatuur: -20 °C tot +55 °C
- Opslagtemperatuur: -30 °C tot +70 °C
- Relatieve luchtvochtigheid: 0–95% RV
- Maximale bedrijfshoogte: 4.000 m
- Communicatie: CAN, RS485, potentiaalvrij contact
- Installatiemethode: Wandmontage
- Kabelinvoer: Onderzijde / achterzijde
* De onderbrekingstijd van 0 ms geldt voor de belastingszijde en wordt bereikt in combinatie met de Anker SOLIX X1-laadmodule en Anker SOLIX X1-batterijmodule. Tijdens een stroomstoring moet het nominale vermogen van de X1-laadmodule hoger zijn dan het totale vermogen van de aangesloten noodstroomverbruikers.
** De vermelde afmetingen en het gewicht zijn exclusief de decoratieve afdekking.
Opmerking over het temperatuurbereik: Tussen -20 °C en +45 °C vindt volgens het gegevensblad geen vermogensreductie plaats. Bij temperaturen van +45 °C tot +55 °C wordt de stroom bij de netaansluiting, back-upuitgang en niet-back-uppoort verlaagd tot 54,6 A. Voor INV1 en INV2 geldt bij de driefasige uitvoering een verlaagde stroom van 38 A. De stroom van de Smart Port wordt eveneens verlaagd tot 38 A. De gecombineerde limiet voor het ingangsvermogen van de Smart Port, INV1 en INV2 daalt binnen dit temperatuurbereik tot 36 kW.
Opmerking over de bedrijfshoogte: De maximale PV-ingangsspanning bedraagt volgens het gegevensblad 1.000 V DC op 2.000 m, 980 V DC op 3.000 m en 875 V DC op 4.000 m hoogte.
