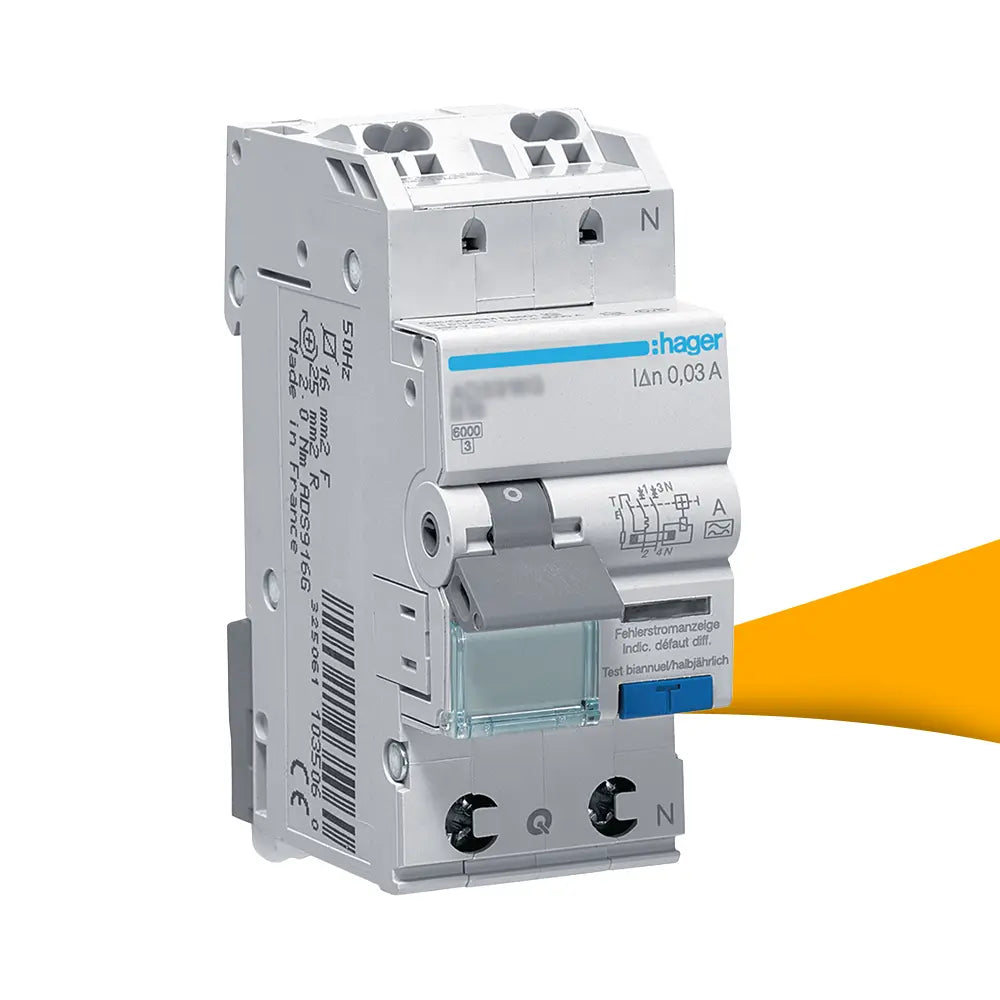

De Hager ADS916D is een gecombineerde aardlekschakelaar (aardlekschakelaar/zekeringautomaat) die betrouwbare personen- en lijnbeveiliging in één apparaat combineert. Hij beschermt elektrische installaties tegen overbelasting, kortsluiting en aardlekstromen en is dankzij de uitschakelkarakteristiek B en een nominale aardlekstroom van 30 mA optimaal geschikt voor elektrische installaties. Door het type aardlekstroom A detecteert de schakelaar veilig wisselstroomfouten en pulserende gelijkstroomfouten.
Technische hoogtepunten
-
Pooltype: 1P+N (2-polig).
-
Nominale stroom: 16 A.
-
Nominale aardlekstroom (Idn): 30 mA.
-
Uitschakelkarakteristiek: B.
-
Aardlekstroomtype: A.
-
Nominale kortsluitstroom (Icn): 6 kA volgens IEC 60898-1.
-
Nominale bedrijfsspanning (Ue): 240 V.
-
Isolatiespanning (Ui): 500 V.
-
Stootspanningsvastheid (Uimp): 4000 V.
-
Frequentie: 50 Hz.
Compact ontwerp & montage
De aardlekschakelaar is zeer compact gebouwd met een breedte van 35 mm, een hoogte van 94 mm en een diepte van 68 mm. Hij neemt 2 modules in beslag op de installatievlak en is ideaal voor montage op een gestandaardiseerde DIN-rail. De installatie is bijzonder gebruiksvriendelijk: de beveiligingsschakelaar kan naar behoefte van de bedrading van bovenaf of van onderaf worden gevoed. Voor een snelle installatie is de bovenste aansluitklem voor modulaire apparaten uitgerust met de QuickConnect-technologie, terwijl onderaan BiConnect- of Quickbusbar-aansluitingen worden gebruikt.
Veiligheid & Prestaties
-
Beschermingsgraad: IP2X. Bij werkzaamheden in de buurt van elektrische installaties moet worden gezorgd dat de installatie beschermd is tegen stof, indien deze niet voldoet aan beschermingsklasse IP5x.
-
Totaal vermogensverlies: 5,20 W onder nominale stroom.
-
Energiebeperkingsklasse I²t: 3.
-
Bedrijfstemperatuur: -25 tot 40 °C.
-
Levensduur: 2000 mechanische schakelcycli.
-
Onderhoud & controle: Geïntegreerde testknop voor aardlekstroomaanduiding, die halfjaarlijks moet worden ingedrukt om de uitschakeling te controleren.
-
Indicatie: Voorzien van een contactstandindicatie.
Aansluitmogelijkheden
-
Invoersdoorsnede (flexibele en massieve geleider): 1,5 tot 4,0 mm².
-
Uitgangsdoorsnede (flexibele geleider): 1 tot 16 mm².
-
Uitgangsdoorsnede (massieve geleider): 1 tot 25 mm².
-
Aansluittechniek: QuickConnect bovenaan, BiConnect/Quickbusbar onderaan.
-
Nominaal aanhaalmoment: 2,1 Nm.
Voordelen in één oogopslag
-
Plaatsbesparende combinatie van leidingbeveiliging en persoonsbeveiliging (30 mA) in slechts 2 module-eenheden breedte.
-
Snelle en gereedschapsloze installatie bovenaan dankzij de beproefde QuickConnect klemtechniek.
-
Grote flexibiliteit dankzij de vrije keuze van toevoer (boven of onder).
-
Betrouwbaar gebruik, zelfs in koude omgevingen dankzij een temperatuurbereik vanaf -25 °C.
-
Verhoogde veiligheid door de contactstandindicator en de eenvoudig te bedienen testknop voor de halfjaarlijkse controle.
